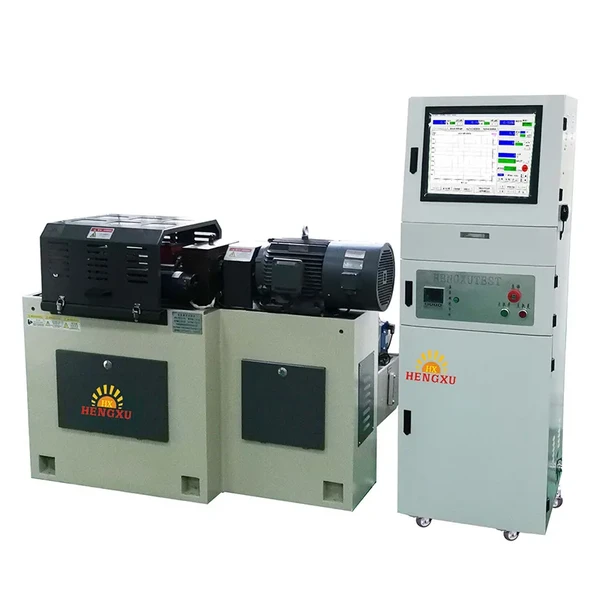

Машина для испытаний на трение и износ шестерней
Тестер смазочных материалов для проверки допустимой нагрузки смазок и усталостной прочности шестерней
Машина для испытаний на трение и износ шестерней
Тестер смазочных материалов для проверки допустимой нагрузки смазок и усталостной прочности шестерней
Наши машины для испытания шестерней на износ предназначены для оценки характеристик смазочных материалов и шестерней в условиях нагрузки, уделяя особое внимание их усталостной прочности и сопротивления износу. Разработанные как для исследования трансмиссионных масел, так и для испытания материалов шестерней, они соответствуют немецкому стандарту испытаний смазочных материалов DIN 51354. При использовании стандартных шестерней данный тестер автоматически регулирует прилагаемую нагрузку в режиме реального времени, упрощая и повышая точность измерения прочности зубьев и корешков шестерен, а также фиксирует образование задиров и изменения веса, вызванные использованием смазочного материала.
Области применения
Идеально подходит для нефтехимической, машиностроительной, энергетической, транспортной, аэрокосмической, автомобильной промышленности и научно-исследовательских отраслей, где производительность редукторов и эффективность смазочных материалов имеют решающее значение для долгосрочной надежности оборудования.
Технические параметры
| Макс. крутящий момент | 1000 Н/м | ||
| Уровни нагрузки | 12 уровней | ||
| Макс. скорость | 3000 об/мин (бесступенчатая регулировка) | ||
| Температура тестового масла | 90±3℃ | ||
| Тип двигателя | Сервопривод | ||
| Тестовая шестерня | |||
| Точность ЗП | 5 | ||
| Межосевое расстояние | 91.5 | ||
| Ширина зубьев | 20 | ||
| Модуль упругости | 4.5 | ||
| Кол-во зубьев | Z малый=16, Z большой=24 | ||
| Угол давления | α=20° | ||
| Угол зацепления | αb=20°26ˊ | ||
| Коэффициент изменения | X малый=0.8532 X большой=-0.5 | ||
| Размеры (Д×Ш×В) (мм) | 1400×550×1000 | ||
Стандарты
- DIN 51354
Испытание смазочных материалов — Испытание на зубчатой передаче FZG — Часть 1: Метод FZG A/8,3/90 для определения относительной несущей способности масел при заедании -
ISO 14635-1:2000
Зубчатые передачи — Методы испытаний FZG — Часть 1: Метод FZG A/8,3/90 для определения относительной несущей способности масел при заедании -
ASTM D5182
Стандартный метод испытания оценки несущей способности масел при заедании (визуальный метод FZG) -
GB/T 13672-2018
Оценка смазывающих свойств смазочных материалов (метод испытания FZG) -
SH-T 0306-1992
Определение несущей способности смазочного материала -
GB-T 19936.1-2005
Относительная несущая способность масляных продуктов при схватывании -
GB-T 14230-1993
Метод испытания изгибной несущей способности зубчатых передач -
GB-T 14229-93
Метод испытания поверхностной несущей способности зубчатых передач -
GB-T 13672-92
Метод испытания несущей способности зубчатых передач при заедании -
SH-T 0200-1992
Определение сдвиговой стабильности смазочных материалов, содержащих полимеры
Особенности
- Включает в себя компактный промышленный шкаф управления с функциями обнаружения снижения мощности, восстановления износа шестерен и оценки ширины следов износа как для шестерен, так и для смазочных материалов
- Оснащена системами механической и электрической безопасности для гарантии надежной работы
- Использует запатентованную систему управления HTMS, обеспечивающую сбор данных о крутящем моменте в режиме реального времени, анализ изображений и расширенную обработку данных, что позволяет проводить точный одномоментный и вторичный анализ данных
-
- Динамическая балансировка Мы предлагаем индивидуальные решения для динамической балансировки в зависимости от типа вращающихся деталей, их веса, диаметра, толщины и размеров соединительных элементов. Подробнее
